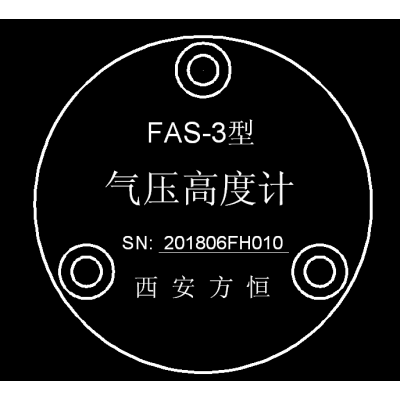

FAS-3气压高度计使用说明
一、产品特点
Ø 数字式输出、精度高
Ø 适应温度范围宽、互换性强、年稳定性好
Ø 体积小、功耗低
Ø 抗潮湿、抗冲击、抗震动性能好
二、产品描述
FAS-3气压高度计是我司自行研制生产、用于测量海拔高度的气压高度计。选用高精度压力传感器，采用高性能MCU对检测数据进行分析、处理、计算，并在全工作温度范围（-50℃～+85℃）对检测信号进行温度补偿，最终得到的高度信号经过RS422/RS232（可选）接口输出。
三、应用
1、汽车高度测量仪
2、惯性导航系统
3、海拔高度测量仪器
四、技术指标
|
高度量程 |
－1000m ～ ＋10000m |
||
|
测 试 高 度 及 误 差 范 围 |
高度(m) |
气压值(hpa) |
高度误差(m) |
|
-1000 |
1139.29 |
±10 |
|
|
-500 |
1074.78 |
±10 |
|
|
0 |
1013.25 |
±10 |
|
|
500 |
954.61 |
±10 |
|
|
1000 |
898.75 |
±10 |
|
|
2000 |
795.01 |
±10 |
|
|
3000 |
701.21 |
±10 |
|
|
4000 |
616.6 |
±15 |
|
|
5000 |
540.48 |
±20 |
|
|
8000 |
356.52 |
±25 |
|
|
10000 |
265 |
±30 |
|
|
电 源 |
电压(v) |
5±0.2V 直流 |
|
|
电流(mA) |
< 15mA |
||
|
接口方式 |
RS422/RS232（可选） |
||
|
工 作 环 境 |
工作温度(℃) |
-50℃～+85℃ |
|
|
储存温度(℃) |
-55℃～+100℃ |
||
|
重量(g) |
＜100 |
||
|

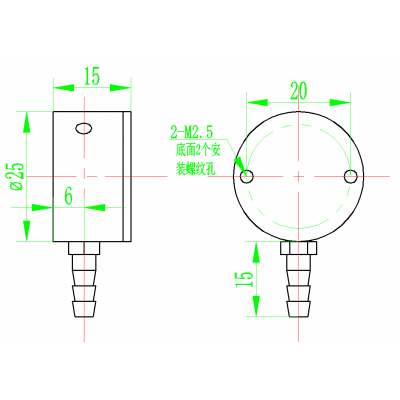

体积(mm3) |
Φ25×17 |
||
五、引线定义（RS232接口）
电源正 — 红色
电源负 — 黑色
RS232_TX — 绿色
RS232_GND — 白色 （注：RS232_GND与电源负在产品内部短接）
六、输出格式
波特率：57600（可选定），1位起始位、8位数据位、1位停止位，无奇偶校验位。
输出刷新率：25Hz。通电后产品自动输出数据，无须外部指令。
