ZJG-1型空速管

1. 概述

ZJG-1型空速管感受飞行时的总压和静压，并将输出的总、静压信息传递到飞行器的总静压测量系统，进而解算出相应的大气参数，如气压高度、指示空速等。该产品为通用产品，适用于各种无人机、遥控飞机等低空飞行器。产品适用范围为：

速度：150Km/h～800Km/h；

高度：0-10000m；

大气条件：非结冰环境。

2. 基本组成与工作原理

2.1基本组成

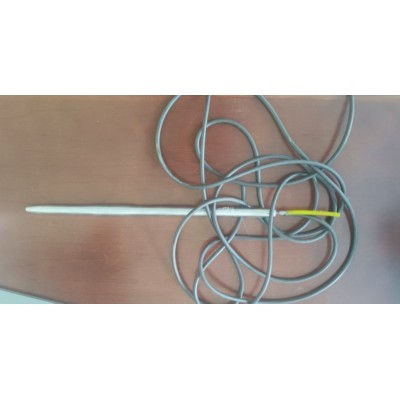

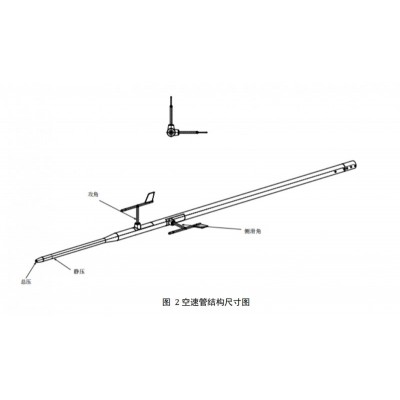

      空速管的外形图见附录A，主要由管体、导管、挡片等零件组成。

2.2 工作原理

      迎面气流经过空速管总压口进入总压室内，在总压室速度阻滞为零，此时气流的动能转变为压力能，产生总压信号，总压信号通过导管和总压接嘴输出给飞行器的大气数据计算机。

      飞机在飞行过程中，气流流经空速管体的静压孔，气流的静压孔传递到静压室，形成静压信号，静压信号由静压导管和接嘴输出给飞行器的大气数据计算机。

3. 技术性能

3.1 静压气密性

密封静压孔，静压气路在余压为时，3min内压力下降不大于。

3.2 总压气密性

密封总压口和漏水孔，总压气路在余压为时，3min内压力下降不大于。

3.3 空气消耗量

密封总压口，当余压为时，通过漏水孔的空气消耗量为～。

3.4 静压空气流量

静压气路在余压为时，通过静压气路的空气流量不小于。

3.5 总压空气流量

密封漏水孔，总压气路在余压为时，通过总压气路的空气流量不小于。

3.6 重量

空速管重量不大于0.2kg。

4. 产品安装、拆卸、使用和注意事项

4.1 产品安装

空速管在飞机上的安装位置应能保证空速管正常工作。

安装时，总压腔的漏水孔朝下，空速管安装在飞机的外部，注意不要使金属屑落入总压口内。

通过接管嘴将空速管连接到飞机静压和总压系统上时，飞机静压系统导管接到产品的接管嘴“S”上，而总压系统导管接到产品接管嘴的“P”上。

4.2 产品拆卸

产品拆卸步骤如下：

（1）  拧开6个安装螺钉；

（2）  断开总压管路和静压管路；

（3）  取下空速管。

4.3 产品使用

4.3.1预先准备

（1）从空速管上取下保护套；

（2）检查空速管安装螺钉的固定可靠性；

（3）检查总压室的唇口是否有碰伤，检查总压口、静压孔及漏水孔是否干净和舒畅。

4.3.2 飞行前准备

     飞行前准备如下：

      检查总压口、静压孔及漏水孔是否干净和舒畅。

4.3.3再次起飞前准备

      检查总压口、静压孔及漏水孔是否干净和舒畅。

4.3.4飞行后准备

      飞行后准备如下：

（1）  检查空速管安装螺钉的固定可靠性；

（2）  检查总压口、静压孔及漏水孔是否干净和舒通；

（3）  检查完毕后，给空速管套上保护套。
