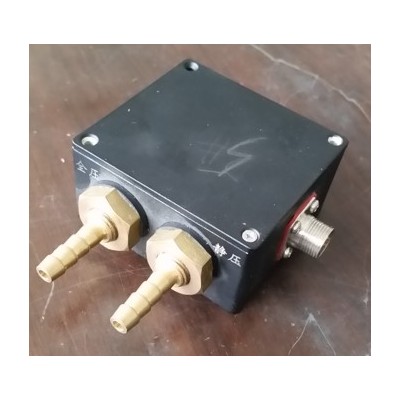

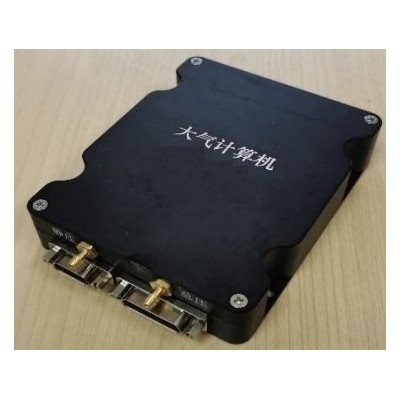

FHDS-1型大气数据计算机
1. 概述
FHDS-1型大气数据机通过感受空速管的静压和全压信号和大气总温的温度信号，在此基础上进行修正，并解算出气压高度、升降速度、指示空速、真空速、马赫数、总温、静温等大气参数。
2. 特点
具有完善的BIT功能，并输出自检信息；
通过RS232串口，可进行软件升级和数据的上传和下载；
能进行传感器原位标校；
精度高、时漂小，符合RVSM规范；
非接触式测量，大气中的湿气、灰尘等不会影响测量精度及寿命；
体积小、重量轻、安装简单；
3. 主要技术指标
3.1 压力量程:静压:0hpa～1140hpa 全压:0hpa～2800hpa
3.2 高度、指示速度、真空速、升降速率、马赫数、总温和静温工作范围：
高度:-1000m～22000m；
速度:0Km/h～1800Km/h；
真速度:0Km/h～1800Km/h；
升降速率：0Km/h～0.2Km/h；
马赫数:0～0.8；
总温:-100°C～+300°C；
静温:-100°C～+150°C；
3.3输出信号及精度（见下表1、表2）
|
项目 |
单位 |
参数 |
|
|
供电 要求 |
输入电压 |
V |
9～36 |
|
输入电流 |
mA |
<200（27Vdc） |
|
|
气压 高度 标准 值及 误差 |
标准高度 |
m |
误差 |
|
-1000 |
m |
±18 |
|
|
0 |
m |
±18 |
|
|
1000 |
m |
±18 |
|
|
2000 |
m |
±18 |
|
|
5000 |
m |
±27 |
|
|
10000 |
m |
±45 |
|
|
15000 |
m |
±63 |
|
|
22000 |
m |
±150 |
|
|
空速 标准 值及 误差 |
标准速度 |
|
误差 |
|
120 |
km/h |
±6 |
|
|
600 |
km/h |
±2 |
|
|
1000 |
km/h |
±2 |
|
|
1400 |
km/h |
±2 |
|
|
1600 |
km/h |
±2 |
|
|
空速 标准 值及 误差 |
标准速度 |
|
误差 |
|
120 |
km/h |
±6 |
|
|
600 |
km/h |
±2 |
|
|
1000 |
km/h |
±2 |
|
|
1400 |
km/h |
±2 |
|
|
1600 |
km/h |
±2 |
|
|
升降速率 |
0～0.2 |
km/h |
1.2% |
|
马赫\数 |
0～0.8 |
|
±0.004 |
|
总温 |
-100～+300 |
°C |
±1.3 |
|
静温 |
-100～+300 |
°C |
±1.5 |
|
通讯接口 |
RS422 |
||
|
标校接口 |
RS232 |
||
|
重量 |
<1.0Kg |
||
|
外形尺寸 |
90×100×60 |
||
|
工作 环境 |
振动 |
g |
4(20～2K random) |
|
冲击 |
g |
10（半正弦） |
|
|
|
|
|
|
