品牌:FH西安方恒
速度:150Km/h～800Km/h；
海拔高度:0-10000m；
重量:200g
起订:1台
供应:1000台
发货:7天内

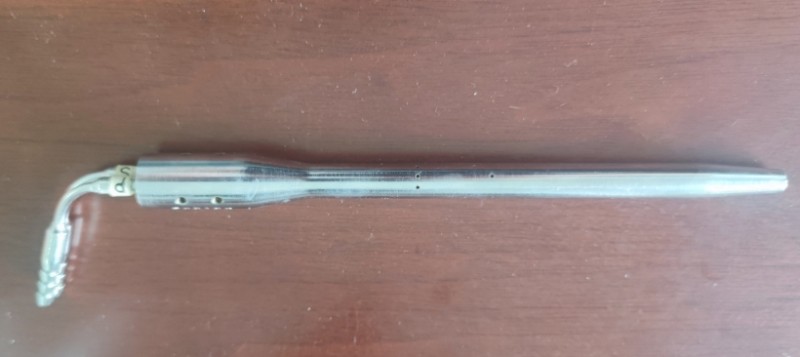

ZJG-1型空速管
1. 概述
ZJG-1型空速管感受飞行时的总压和静压，并将输出的总、静压信息传递到飞行器的总静压测量系统，进而解算出相应的大气参数，如气压高度、指示空速等。该产品为通用产品，适用于各种无人机、遥控飞机等低空飞行器。产品适用范围为：
速度：150Km/h～800Km/h；
高度：0-10000m；
大气条件：非结冰环境。
2. 基本组成与工作原理
2.1基本组成
空速管的外形图见附录A，主要由管体、导管、挡片等零件组成。
2.2 工作原理
迎面气流经过空速管总压口进入总压室内，在总压室速度阻滞为零，此时气流的动能转变为压力能，产生总压信号，总压信号通过导管和总压接嘴输出给飞行器的大气数据计算机。
飞机在飞行过程中，气流流经空速管体的静压孔，气流的静压孔传递到静压室，形成静压信号，静压信号由静压导管和接嘴输出给飞行器的大气数据计算机。
3. 技术性能
3.1 静压气密性
密封静压孔，静压气路在余压为
时，3min内压力下降不大于
。
3.2 总压气密性
密封总压口和漏水孔，总压气路在余压为
时，3min内压力下降不大于。
3.3 空气消耗量
密封总压口，当余压为
时，通过漏水孔的空气消耗量为
～
。
3.4 静压空气流量
静压气路在余压为时，通过静压气路的空气流量不小于
。
3.5 总压空气流量
密封漏水孔，总压气路在余压为时，通过总压气路的空气流量不小于。
3.6 重量
空速管重量不大于0.2kg。
4. 产品安装、拆卸、使用和注意事项
4.1 产品安装
空速管在飞机上的安装位置应能保证空速管正常工作。
安装时，总压腔的漏水孔朝下，空速管安装在飞机的外部，注意不要使金属屑落入总压口内。
通过接管嘴将空速管连接到飞机静压和总压系统上时，飞机静压系统导管接到产品的接管嘴“S”上，而总压系统导管接到产品接管嘴的“P”上。
4.2 产品拆卸
产品拆卸步骤如下：
（1） 拧开6个安装螺钉；
（2） 断开总压管路和静压管路；
（3） 取下空速管。
4.3 产品使用
4.3.1预先准备
（1）从空速管上取下保护套；
（2）检查空速管安装螺钉的固定可靠性；
（3）检查总压室的唇口是否有碰伤，检查总压口、静压孔及漏水孔是否干净和舒畅。
4.3.2 飞行前准备
飞行前准备如下：
检查总压口、静压孔及漏水孔是否干净和舒畅。
4.3.3再次起飞前准备
检查总压口、静压孔及漏水孔是否干净和舒畅。
4.3.4飞行后准备
飞行后准备如下：
（1） 检查空速管安装螺钉的固定可靠性；
（2） 检查总压口、静压孔及漏水孔是否干净和舒通；
（3） 检查完毕后，给空速管套上保护套。
