价格:￥1000.00/台
品牌:FH西安方恒
量程:0.2-500m
精度:0.1m
频率:24G
起订:1台
供应:1000台
发货:3天内

立即购买

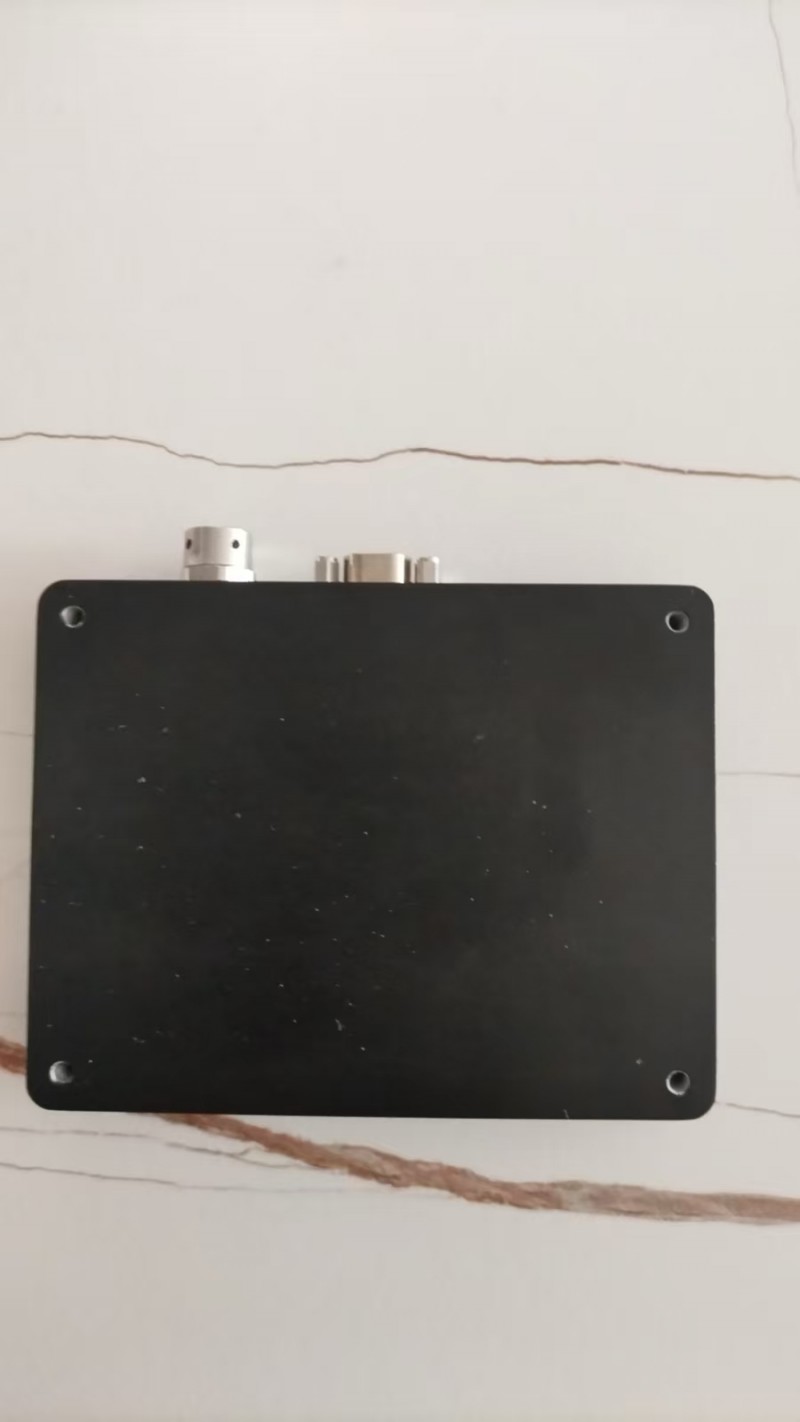

FH-XC500高精度无线电高度表/雷达高度表-无人机低空巡航定高

1概述

FH-XC500无线电高度表可以连续精确测量载体对地面或海面的相对高度，可以广泛应用于飞机着陆系统、直升机高度指示仪表、超低空飞行的地面跟踪系统等方面。本无线电高度表中采用微波集成电路，使的整个设备体积和重量很小，产品故障率低， MTBF大幅提高。同时表内增强对系统的自检、设置、温度补偿等功能，大大增强了设备的实用型以及设备的可靠性和可维修性。2主要技术指标

2.1主要机械指标

a.  收发机尺寸：90mm×70mm×17mm

b.  收发机质量：≤150g

c.  天线形式：内置

2.2高度表主要电性能技术指标

a.      工作体制：          调频连续波（FMCW）

b.      工作频率范围：      24000 ～ 24300 MHz

c.      频偏：              300MHz

d.      测高范围：          0.2m ～500m

e.      测高精度：          ≤±0.1m（0.2m-30m）

                       ≤±0.2m（30m-120m）

                       ≤±0.5m（120m-500m）

f.       最大灵敏度：        优于-117dB dBm

g.      发射功率：          ≥ 60 mW

h.      电源：              直流 8-40V

i.       功耗：              ≤2.8W

j.       输出特性：          RS422

k.      刷新频率：          40Hz

l.       巡航速度：          ≤200m/s

2.3天线主要技术指标

a.      增益：                ≥5dBi

b.      线性工作频率范围：    24000 ～ 24300 MHz

c.      波瓣宽度：            E面和H面均≥30°；

d.      驻波系数：            24000 ～ 24300 VSWR≤1.8

e.      天线隔离度：          隔离度≥50dB

2.4环境条件

a.      存储温度：            －40℃～＋70℃

b.      工作温度：            －40℃～＋60℃
