品牌:FH西安方恒
量程:2-40g
灵敏度:1000mv/g
频响:0-500HZ
起订:1台
供应:100台
发货:3天内

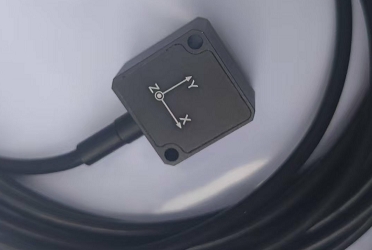

FH413A05三轴加速度传感器说明书
MEMS三轴加速度传感器-零频电容微机电系统
一、简介
FH413A05 三轴加速度传感器由我公司自行研制，用于测量加速度的传感器。它采用低功耗、高精度、低噪声MEMS芯片，具有 BIMOS 信号限制电路。设计考虑多用户的需求，制造采用表贴工艺技术。具有低功耗、高可靠性和高封装坚固性，并具自检测（Self-Test）等功能，可实现自检测。
本产品可用于汽车测控、惯性导航、飞行器安全系统、地震监控、 倾斜、速度和位置的惯性、振动和冲击试验台加速度的测量等系统中。
二、原理
FH413A05三轴加速度传感器是建造在硅晶片顶部的表面 MEMS 多硅结构。多晶硅簧片悬浮在晶片表面的结构，并提供一个克 服加速度感应力的阻力。用包含两个独立的固定板和一个与运动质块 相连的中央板形成的差动电容器机构来测量比例于加速度的多硅结 构的偏转，从而产生电压输出信号。
三、技术条件
|
性能 |
FH413A性能 |
|||||
|
Ax ，Ay ，Az |
||||||
|
测量范围（ g） |
±2 |
±4 |
±5 |
± 10 |
±20 |
±40 |
|
灵敏度（mV/g） |
1000±50 |
500±50 |
400±30 |
200±20 |
100±10 |
50±5 |
|
带宽（10%，Hz） |
0～500 |
|||||
|
零 g 偏置电压（V） |
2.5±0.05 |
|||||
|
满量程输出（V） |
0.5-4.5 |
|||||
|
零偏温度变化（mg/ °C） |
±0.2~ ±0.8 |
|||||
|
交叉轴影响（%） |
≤2 |
|||||
|
非线性度(％F.S) |
≤0.1 |
|||||
|
噪声密度（ug/ √Hz） |
20~80 |
|||||
|
供电要求 |
||||||
|
供电电压(VDC) |
12±0.5 |
|||||
|
输入电流（mA） |
≤20 |
|||||
|
工作环境 |
||||||
|
使用温度（。C） |
-45～+85 |
|
抗冲击（ g） |
5000 |
|
重量、体积 |
|
|
重量(g) |
≤20 |
|
体积（mm³ ) |
21.6×21.6×12.4 |
四、接线端子定义
|
引线号 |
1 |
2 |
3 |
4 |
5 |
6 |
|
颜色 |
红 |
黑 |
蓝 |
黄 |
白 |
屏蔽 |
|
定义 |
12v |
GND |
Ax |
Ay |
Az |
壳体地 |
